Dewmark
concrete
Get price
SG 66
  • Documentation
  • Calculator
  • Description
  • Technical details
  • Catalog
    Specification
    678.55 kB

    Drawings
    Drawing dwg
    287.28 kB
    Drawing pdf
    25.30 kB

    Certificates
    Certificate of Conformity Metall GOST R  Certificate of Conformity Metall GOST R dewmark
    349.39 kB
    Fire certification KM0 Fire certification KM0 dewmark
    601.30 kB
    Fire certification KM0 Fire certification KM0 dewmark
    601.30 kB

    Declaration of Perfomance
    DoP-Concrete-_English_
    117.54 kB
    DoP-Concrete-_French_
    128.79 kB
    DoP-Concrete-_German_
    119.59 kB
    DoP-Concrete-_Lithuanian_
    169.02 kB
    DoP-Concrete-_Portugal_
    118.05 kB
    DoP-Concrete-_Romanian_
    157.99 kB
    DoP-Concrete-_Spanish_
    120.85 kB

    Documents
    Return policy
    172.79 kB
    Warranty obligations
    Гарантийные обязательства (рус)
    97.11 kB
    DE GARANTÍA Dewmark (es)
    93.75 kB
    DE GARANTIA Dewmark (pt)
    93.92 kB
    De Garantie Dewmark (fr)
    93.43 kB
    GARANȚIE Dewmark (ro)
    93.06 kB
    GARANTINIAI Dewmark (lt)
    93.17 kB
    GEWÄHRLEISTUNG Dewmark (de)
    93.50 kB
    Warranty Dewmark (en)
    90.57 kB
    ZÁRUKA Dewmark (cs)
    93.30 kB
  • Calculation of base plates and loads
    Calculate
    Selection result
    Application of support plates. Load bearing calculations.

    The use of base plates was the development of the evolution of Omega profiles for concreting work joints. Due to the quick-detachable casing, adjacent to the body of the base plate, and an increase in the area of ​​contact between the base plate and concrete, it was possible to increase the load-bearing loads of the floor.

    The support plates carry and transfer the load between two adjacent sections of the concrete floor, that is, the loaded equipment moves along the finished floor without causing stress in the concrete slab. A concrete slab usually has only about 50% of its bearing capacity at the edges, so the dowels support the slab at the edges and help to support and transfer weight from one slab to another, allowing the slabs to bend slightly, gently transferring the load along its surface.

    Calculation of the bearing capacity of the base plates is given in the British methodological manual TR34 ver. 4 clause 6.5.

    The force on the shear of the base plate is determined by the formula:

    Where - cross-sectional area of the base plate

    - steel yield strength

    Bearing / bending load on the base plate:

    Where


    - distance of load application from the concrete surface; with a symmetrical arrangement, this is equivalent to half the seam opening (see fig.)

    (constant)

    = concrete strength =

    - base plate width

    - base plate thickness

    - the strength of the steel of the base plate (taken equal to the yield strength of the steel)

    Loader category by size
    Category , m , m , m
    G1 0,85 1,00 2,60
    G2 0,95 1,10 3,00
    G3 1,00 1,20 3,30
    G4 1,20 1,40 4,00
    G5 1,50 1,90 4,60
    G6 1,80 2,30 5,10

    Loader category Weight Limit, kN Lifting capacity, kN Axle load*, kN Wheel load*, kN Distributed load per m2, (kN/м2) Wheel-to-surface contact area, mm mm
    Loader G1 31 10 26 12,5 12,5 200х200
    Loader G2 46 15 40 15 15 200х200
    Loader G3 69 25 63 31,5 17,5 200х200
    Loader G4 100 40 90 45 20 200х200
    Loader G5 150 60 140 70 20 200х200
    Loader G6 190 80 170 85 20 200х200

    * - shock-free


  • Description

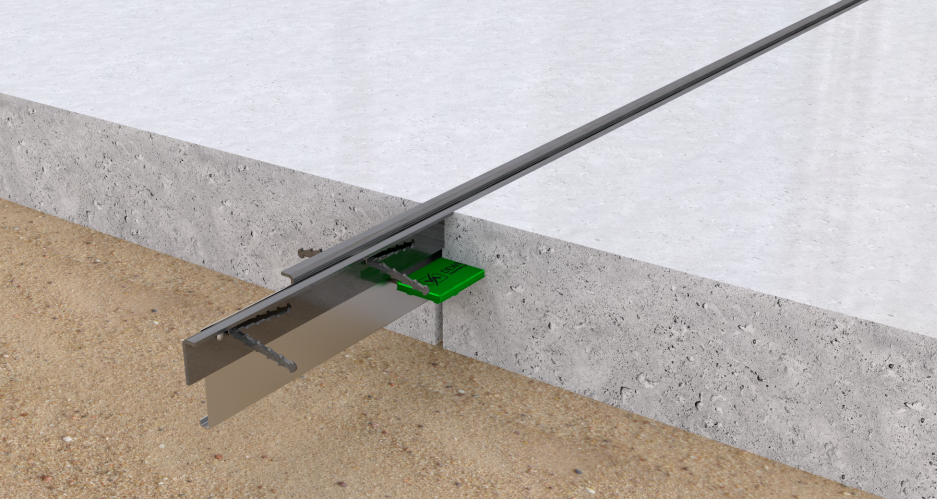

    Lightweight profile for concreting construction joints - a unique design in which the anchoring elements are the body of the profile: cut and bent at an angle, they are a continuation of the profile, and are not welded to it and securely anchor the body of the profile in the concrete.

    Benefits
    • Protection against chipping of the seam edges.
    • Prevents vertical movement of adjacent concrete slabs through the use of base plates, which effectively transfer the load between them, ensuring a level floor surface.
    • Allows you to control the horizontal movement of the concrete slab and prevent accidental cracks.
    • The profile is delivered pre-assembled for easy installation.
    • Cost effective and easy to install.
    • Easy assembly of the profile along the length speeds up the process of installing and pouring concrete.
    • Allows to achieve separation of adjacent slabs at a distance of up to 25 mm.
    • Rounded edges reduce dynamic and vibration impact on wheels.
  • профиль в разрезе, чертеж SG 66
    Profile Hp (mm) Hc (mm) A (mm) B (mm) С (mm) D (mm) E (mm) Lu (mm) Lp (mm) L (mm)
    SG 66-3/90-5 90 100-120 50 40 34 200 5 250 600 3000
    SG 66-3/110-5 110 125-140 50 60 34 200 5 250 600 3000
    SG 66-3/130-5 130 145-160 50 80 34 200 5 250 600 3000
    SG 66-3/150-5 150 165-180 50 100 34 200 5 250 600 3000
    SG 66-3/180-5 180 185-210 50 130 34 200 5 250 600 3000
    SG 66-3/210-5 210 215-240 50 160 34 200 5 250 600 3000
    SG 66-3/240-5 240 245-270 50 190 34 200 5 250 600 3000
    SG 66-3/270-5 270 275-300 50 220 34 200 5 250 600 3000
    SG 66-4/90-5 (81) 90 100-120 50 40 34 200 5 (81) 250 600 3000
    SG 66-4/110-5 (81) 110 125-140 50 60 34 200 5 (81) 250 600 3000
    SG 66-4/130-5 (81) 130 145-160 50 80 34 200 5 (81) 250 600 3000
    SG 66-4/150-5 (81) 150 165-180 50 100 34 200 5 (81) 250 600 3000
    SG 66-4/180-5 (81) 180 185-210 50 130 34 200 5 (81) 250 600 3000
    SG 66-4/210-5 (81) 210 215-240 50 160 34 200 5 (81) 250 600 3000
    SG 66-4/240-5 (81) 240 245-270 50 190 34 200 5 (81) 250 600 3000
    SG 66-4/270-5 (81) 270 275-300 50 220 34 200 5 (81) 250 600 3000
    1 - profile weight is approximate.
    Pay attention

    The profile is manufactured in two versions:

    • Panel thickness 3 mm - for light loads (Dewmark Concrete SG 66-3), base plate 60/OP-5;
    • 4mm element thickness - for medium to high loads (Dewmark Concrete SG 66-4), base plate 60/OP-5 and 60/OP-8.
    Accessories
    1 Steel carrier plate (3 or 4 mm)
    2 Steel bearing bracket (3 or 4 mm)
    3 Nut М6
    4 Bolt polyamide М6х14
    5 Base plate guard
    6

    Base plate 160x160 mm:

    • 60/OP-5 - 5 mm steel 09G2S (σt = 355 MPa)
    • 60/OP-8 - 5 mm steel 09G2S (σt = 355 MPa)

    SG 66 accessories
    Materials and manufacturing method of components
    Accessories Material Manufacturing method On request
    Guides Steel 08ps Laser cutting, bending Galvanized - HDG, Steel AISI 304 - SS
    Base plate Steel 09G2S or 35 KhGSA Laser cutting Galvanized - HDG, Steel AISI 304 - SS
    Shroud ABS plastic Injection molding -
    Manufacturing tolerances
    Characteristic Value
    Straightness ± 2 mm / m
    Top curvature ± 1 mm / m
    Curl of the guides 1 0 / m
    Distance between assembled guides +1 mm
    Length +0.5 mm
    Height ± 1 mm
    Permissible loads

    The load transfer between adjacent slabs is carried out by the support plate. The maximum load that a plate can withstand is calculated according to the methodological guide of the British concrete community TR 34 version 4 and depends on the thickness of the metal, the dimensions of the plate, the strength of its material, the size of the structural joint, the concrete grade and the thickness of the concrete.

    For more details on load calculations depending on the size of the base plate and concrete, see the section "Load calculations".


    Permissible loads at 15 mm joint opening for C20 / 25 concrete 150 mm thick
    Insert type Material Thickness, mm Dimensions (lxw), mm Axle load (truck type according to DIN 1055-3)
    60/OP-5 09G2S five 160x160 63 kN (G3) 1
    60/OP-8 09G2S 8 160x160 140 kN (G5) 1
    1 - the maximum permissible load for reinforced concrete is indicated. Punching concrete is possible at low slab thicknesses - ask for more information.
    Profile SG 66-3

    Suitable for installation in all types of floors with light loads from road and light duty vehicles.

    Profile SG 66-4

    Suitable for installation in all types of floors with medium to heavy loads.

    Дополнительно

    All profiles have X and T shaped intersections.

    The profile can be supplied as a profile for an expansion joint with deformations of +/- 5 mm (ask for additional data).
